Módulo y banco diferenciados
Identifique tensión y energía por módulo, y la ventana completa del banco autorizado.
Almacenamiento de energía / Plataforma HV · módulo 51,2 V / 5,12 kWh
Selección B2B · proyectos en Colombia
Plataforma HV con módulos de 51,2 V y 5,12 kWh
Una plataforma de módulos para formar un banco HV bajo una configuración expresamente autorizada. El voltaje indicado por módulo no convierte al conjunto en una batería de 48 V: se requieren control HV, inversor HV y protocolo validados.
Integradores e instaladoresDistribución y OEM
Control e inversor HV
La coincidencia de una tensión nominal no confirma arranque, comunicación o límites de operación.
Configuración trazable
Documente modelo, cantidad, control, protecciones, firmware y pruebas para la variante completa.
Identifique modelo y revisión
Referencias y estado de la documentación
| Plataforma DC de referencia | 51,2 V por módulo; banco HV según configuración autorizada |
|---|---|
| Energía de referencia | 5,12 kWh por módulo de referencia |
| Formato | Módulos para banco de alta tensión |
| Variante y límites | Ficha del equipo exacto por confirmar |
| BMS y protocolo | Validar comunicación y firmware con el inversor |
| Topología AC y respaldo | Requiere confirmación de ingeniería |
La referencia HBHVD-512100 presenta hasta ocho módulos y 409,6 V / 40,96 kWh en esa configuración. Es una referencia de catálogo, no permiso para cualquier cantidad o conexión en serie. Confirme mínimo/máximo de tensión, arranque, control y protocolo del banco completo. No usar un inversor de 48 V.
Plataforma HV · módulo 51,2 V / 5,12 kWh
Un alcance identificable para el proyecto
Esta plataforma necesita control e inversor HV compatibles. Una referencia de tensión por módulo no aprueba el banco completo ni un inversor de 48 V.
Preparar evaluación
Plataforma HV · módulo 51,2 V / 5,12 kWh
La arquitectura AC se revisa con los datos del sitio
La tensión DC de la batería no define fases, neutro o salida de respaldo. Confirme acometida, entrada y salida AC, relación de fase, puesta a tierra, EPS, transferencia y requisitos del operador.
Revisar la guía de compatibilidad →
Plataforma HV · módulo 51,2 V / 5,12 kWh
Banco HV y validación de la configuración completa
La coincidencia de una tensión nominal no confirma arranque, comunicación o límites de operación.
Preparar evaluación
Plataforma HV · módulo 51,2 V / 5,12 kWh
El arreglo FV se dimensiona con el inversor
Los módulos rígidos de distintas potencias son alternativas de suministro. Revise Voc a la temperatura de diseño, corriente, rango MPPT y configuración permitida con las fichas de módulo e inversor.
Preparar evaluación
Plataforma HV · módulo 51,2 V / 5,12 kWh
Prepare la especificación de suministro
Acorde modelo, revisión, cantidad, accesorios, documentos, pruebas de muestra e inventario. La aprobación de una variante no se extrapola a otras configuraciones.
Preparar evaluaciónDatos del proyecto antes de definir el equipo

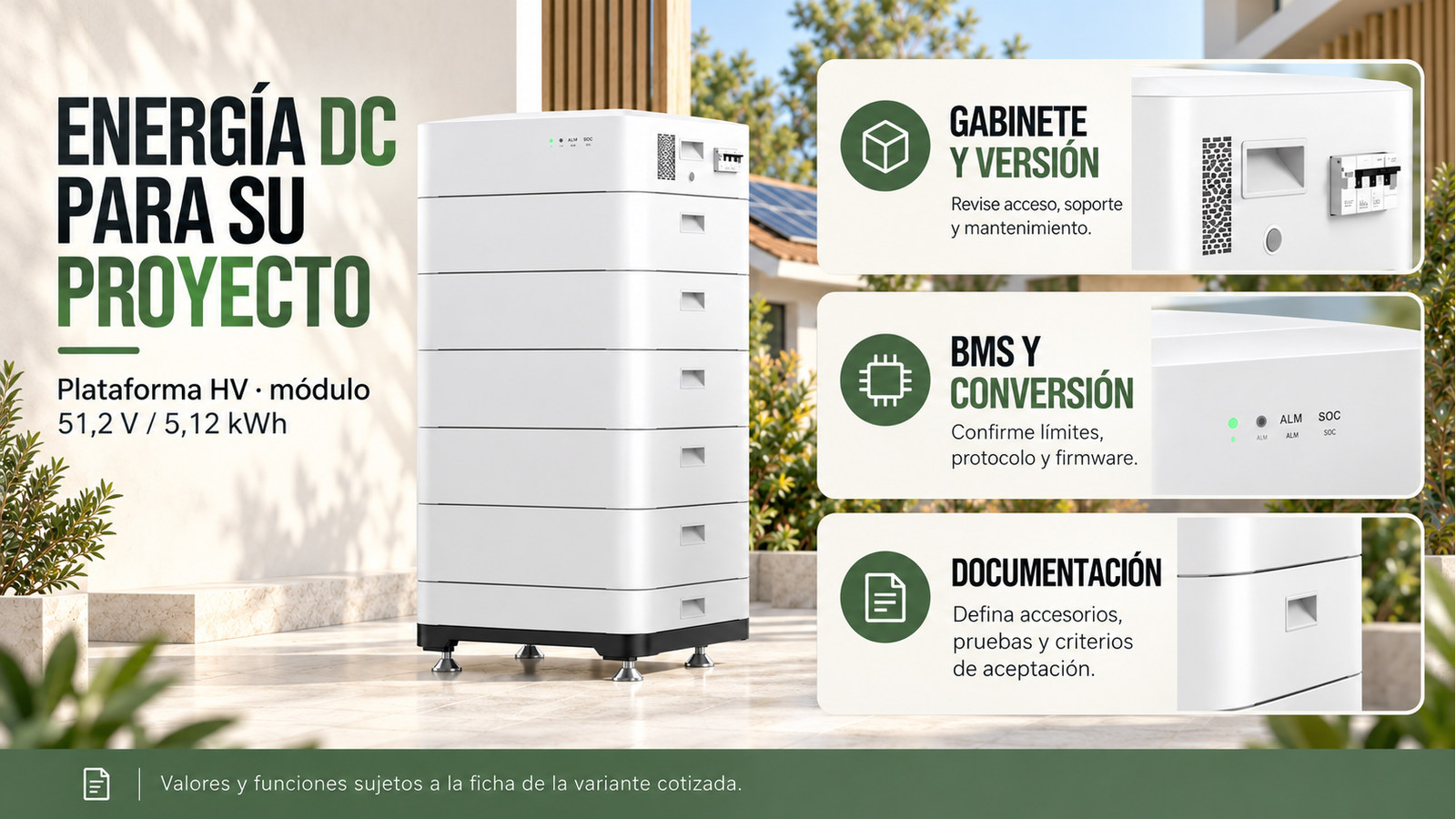

Batería y configuración DC
Ventana completa de tensión, corriente por módulo y conjunto, BMS, firmware y configuración expresamente autorizada.
Conversión y AC
Inversor, entrada y salida AC, fases, relación L1/L2, neutro, puesta a tierra, EPS y transferencia.
Sitio y documentación
Operador, modo de operación, cargas, acceso, ambiente, requisitos RETIE y criterios de aceptación de muestra.
No se asume paralelo, conexión en serie, aprobación de interconexión o protocolo compatible sin soporte del modelo específico.
Preguntas sobre esta plataforma
¿Qué distingue a esta referencia?
Una plataforma de módulos para formar un banco HV bajo una configuración expresamente autorizada. El voltaje indicado por módulo no convierte al conjunto en una batería de 48 V: se requieren control HV, inversor HV y protocolo validados.
¿Qué debe quedar confirmado antes de seleccionar?
La referencia HBHVD-512100 presenta hasta ocho módulos y 409,6 V / 40,96 kWh en esa configuración. Es una referencia de catálogo, no permiso para cualquier cantidad o conexión en serie. Confirme mínimo/máximo de tensión, arranque, control y protocolo del banco completo. No usar un inversor de 48 V.
¿La energía de la batería confirma la potencia AC disponible?
No. Se revisan energía nominal y utilizable, corriente y tensión DC, BMS, inversor y potencia por modo con los documentos de la variante.
¿Puede utilizarse con la acometida de cualquier vivienda colombiana?
No se presenta como compatible con todas las acometidas. Según operador, edificio y conexión, la configuración puede variar. El caso 120/208 V de 120° requiere validación específica y no equivale a 120/240 V de fase partida.
¿Se ofrece certificación RETIE de esta referencia?
No se presenta una certificación RETIE del modelo. Los requisitos del equipo, configuración e instalación se confirman con el profesional local y el organismo correspondiente.
¿Qué datos deben acompañar una solicitud?
Ciudad, operador, acometida y tensiones, fases y neutro, inversor y firmware, solar, modo previsto, cargas, kW/kWh, transferencia y responsable de instalación.
Confirme el modo de operación del modelo
Una arquitectura aislada atiende cargas separadas de la red. La operación interconectada requiere funciones del equipo y requisitos del operador confirmados. La salida de respaldo/EPS se revisa por separado, incluidos fases, neutro y transferencia.
La denominación “híbrido” no confirma interconexión, exportación o un respaldo adecuado para el sitio. Revisar diferencias de arquitectura →
Prepare los datos del sitio y la variante
La ficha inicial permite revisar batería, inversor y respaldo con el profesional responsable.
Preparar ficha del proyecto
